一、產品型號： HT-408PT-UL

二、概述

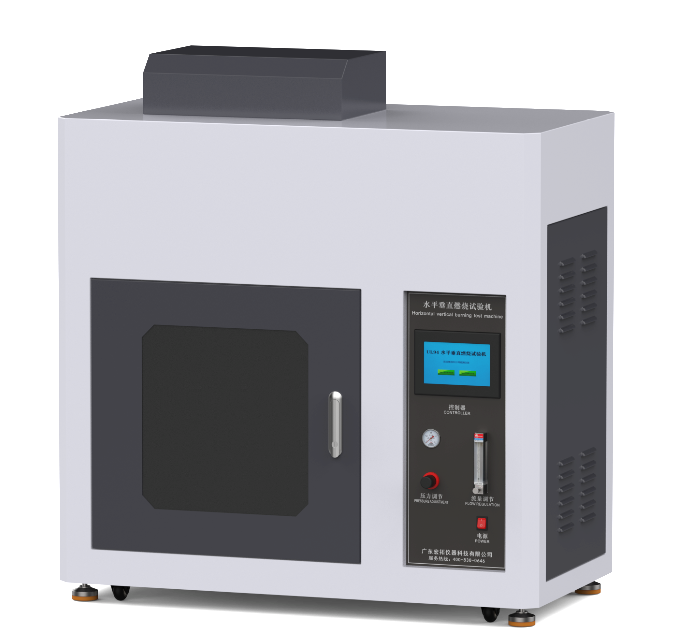

水平垂直燃燒測定儀，是根據標準UL94B標準而研制的，完全滿足標準UL94-VO、5V規定的技術要求。與專用的式樣支架配合可在同一臺儀器進行塑料水平燃燒和垂直燃燒兩種方法的試驗，自動記錄試驗時間。與同類儀器相比，具有自動化程度高，記時準確，自動顯試結果等優點。

    本儀器規定了在實驗室內對水平和垂直方向放置的式樣用小火焰火源點燃后，測定式樣的燃燒速度，有焰燃燒和無焰燃燒時間。

    產品箱體外殼為鍍鋅板冷軋靜電噴涂，并配置透明觀察窗，自動記錄施焰、余焰、余輝時間，自帶靜音排風，試驗燃燒煙氣安全排出；水平、垂直燃燒試樣夾電機控制，施焰結束后本生燈自動退回，減少人工操作繁瑣。

三、產品特點:

試驗儀配置有照明裝置、抽氣裝置、燃?xì)饬髁空{(diào)節閥、燃?xì)鈮毫Ρ?、燃?xì)鈮毫φ{(diào)節閥、燃?xì)饬髁坑?jì)、燃?xì)釻 型壓力計，樣品夾具由304 不銹鋼制作，美觀耐腐蝕，夾具為水平燃燒及垂直燃燒一體化設計，操作方便，節省空間。

四、依據標準：

ISO1210、 GB4609、IEC 707、IEC695-2-2

UL94《防火測試》

GBT2408《塑料燃燒性能的測定水平法和垂直法》

IEC60695-11-10《燃燒防火測試》

GB/T8333《硬質泡沫塑料燃燒試驗方法垂直燃燒法》

五、產品功能:

l 可編程控制器觸摸屏，數據顯示；

l 脈沖高壓電子自動點火；

l 計時按鈕配合PLC自動記錄存儲燃燒耗時間；

l 時間計時器檢測火焰到達25、100mm標示線時間；

l 精度0.1S，自動計時；

l 無需手持秒表或手稿計時;試驗時間系統自動記錄；

l 試驗時間與加火時間觸摸屏上可設定，滿足多種試驗標準要求；

l 水平與垂直燃燒測試程序在觸摸屏上可切換。

六、規格參數：

1.燃燒器：內徑Φ9.5mm+0.3mm單氣體及內徑Φ9.5mm±0.5mm本生燈。

2.本生燈帶有空氣調節螺母，用來調節藍色火焰高度。

3.本生燈施焰時間：任意設定。

4. 燃燒器試驗傾角：0～45°可調節，可在0～45°之間每5°固定并來回切換。

5.火焰高度：20mm±1mm到125mm±10mm可調。

6.本生燈通過電機快速移動到式樣端。施焰完畢本生燈自動退回。

7.本生燈施焰時間：0～999.9S+0.1s可調，區間內任意設定，火焰調節20mm。

8.余焰時間：0～999.9S+0.1s可調，儀器自動記錄，手動暫停。

9.余灼時間：0～999.9S+0.1s可調，儀器自動記錄，手動暫停。

10.試驗氣源使用98%甲烷、煤氣或液化石油氣

11.甲烷流量16ml/min-160ml/min可調。

12. 燃?xì)夤苈飞显O(shè)有電子開關，試驗結束點擊面板上的復位開關切斷氣源。本生燈自動熄滅。

13. 式樣架上下左右行程均大于300mm以上。箱體材質：鋼板靜電噴涂。

14.試驗箱頂部設有排風扇，試驗結束，可排出有毒物質。

15.試驗過程自動控制、獨立抽風。

16.設備外形尺寸：長1300mm×深660mm×高1460（含腳）mm。

17.燃燒試驗區容積：＞0.75立方,長*寬*高約980mm×660mm×1200mm, 背景黑色，背景照度≤20Lux 。

18.燃?xì)庑孤﹫?bào)警裝置（選配）

19.火焰校準裝置（選配）

七、儀器工作條件：

1.環境溫度：-10℃～30℃

2.相對濕度：≤85％

供電電壓和功率：220V±10％       50HZ     功率150W
